珍珠棉粘合机安装七大步

第一步：

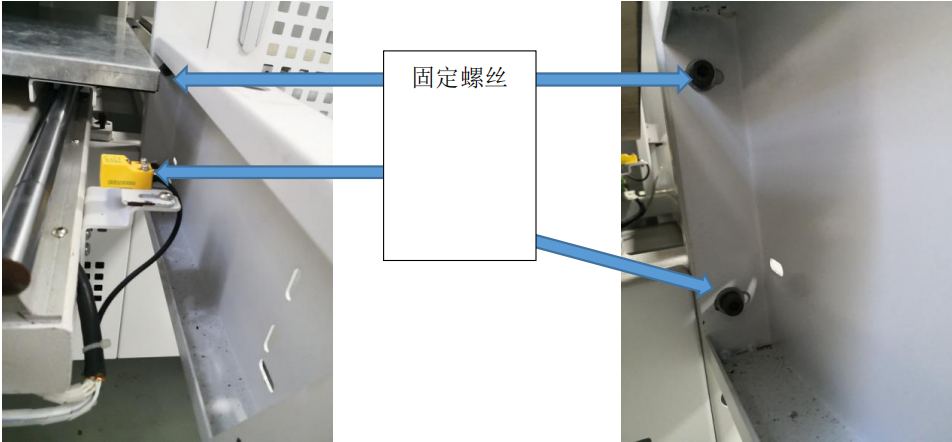

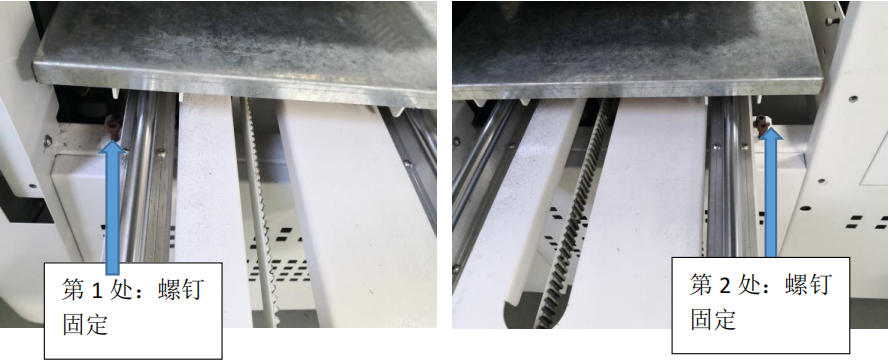

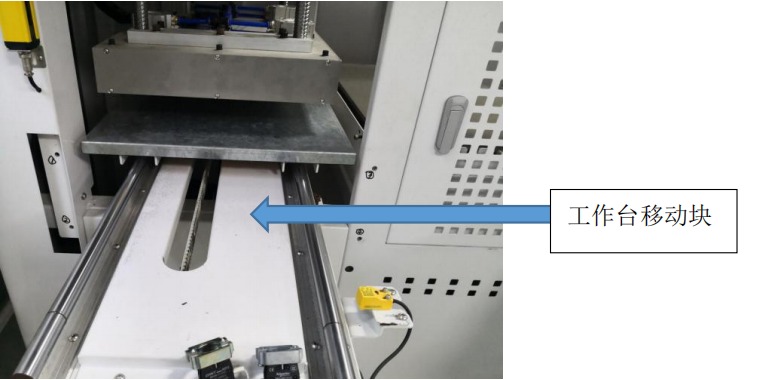

先将左 1—“工作台移动块”放入机器左工位，左工作台移 动块重量较重，请二人配合，吊装工作台，装好后如下图，要固定四 处螺丝。上图中，在左工作台机器的背部，打开机壳钣金门，固定相 应的 1-2-3-4 处螺丝。

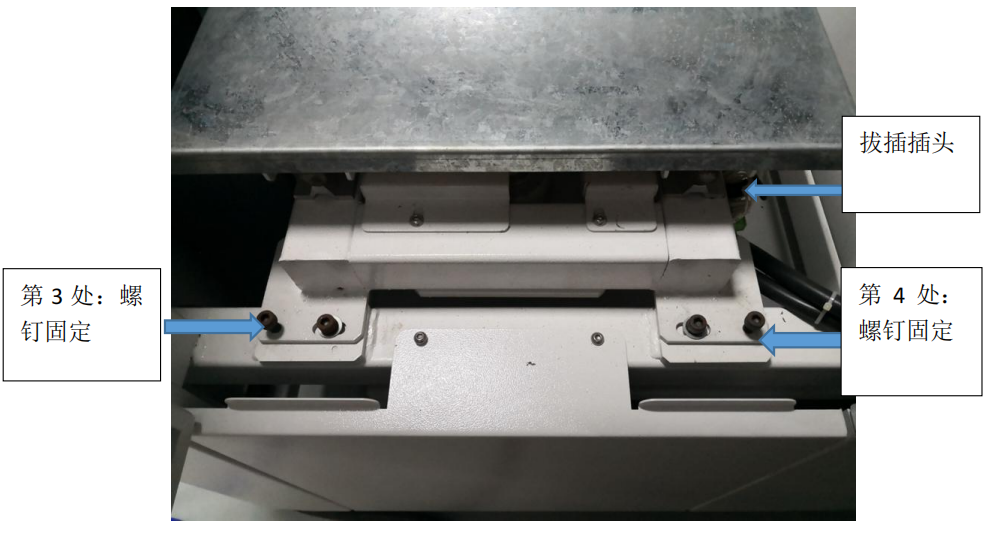

第 3 处和第 4 处的固定在机器的背面，对于左工作台的位置，打开机 器背面机壳门，固定以下二处。

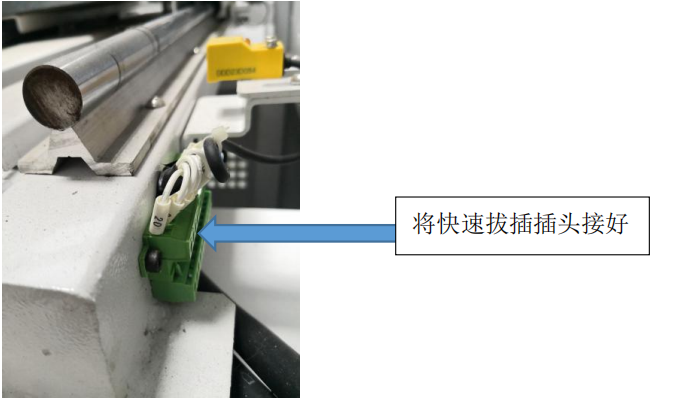

 固定好螺丝后，如上图中如果铝板工作台有挡住拔插插头，请手动推 动进料工作台往前，露出拔插插头，将拔插插头接好。

 第二步：

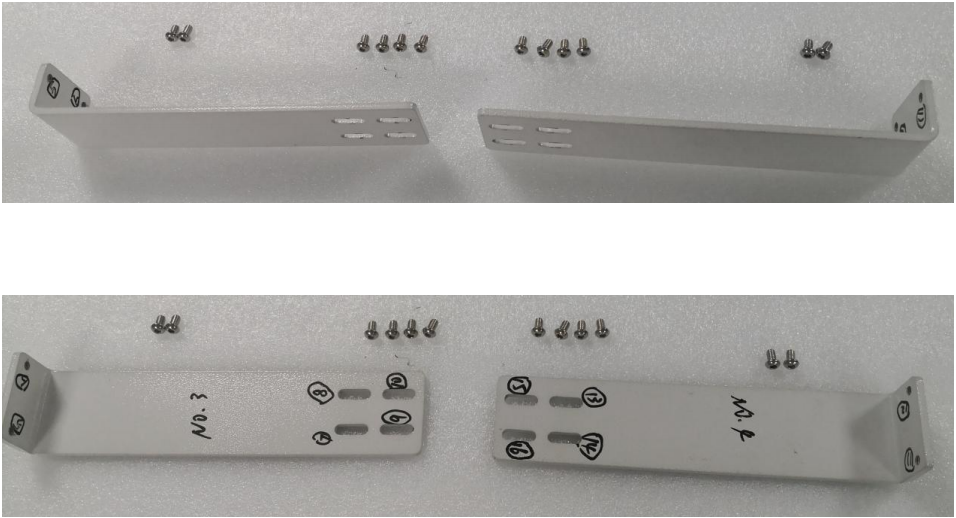

安装左工作台的左 2—“内护罩”和左 3—“内护罩”

第三部：

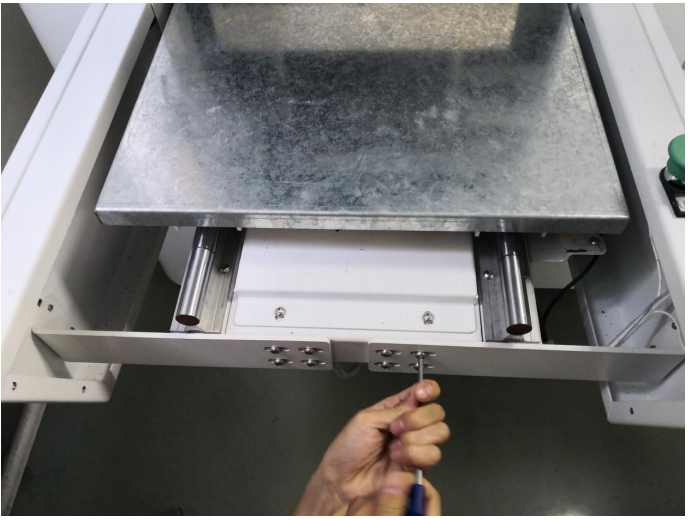

安装左 4—“连接杆”和左 5—“连接杆”。

第四部：

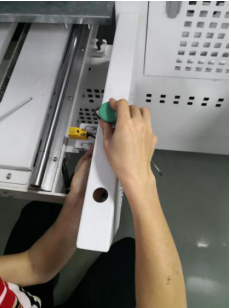

固定好红色急停开关和绿色启动开关 。

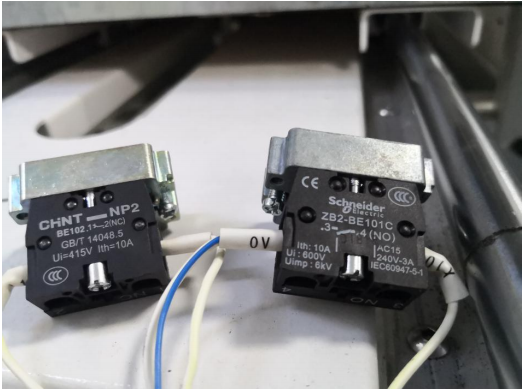

左工作台：红色急停开关线号为（L11 和 L1；绿色启动开关线号为（X10 和 0V）【注意：右工作台：红色急停开关线号为（L11 和 10）；绿色 启动开关线号为（X11 和 0V）】。请注意看线号。

每个开关底座有二个螺丝，可以用十字螺丝固定。

第五步：

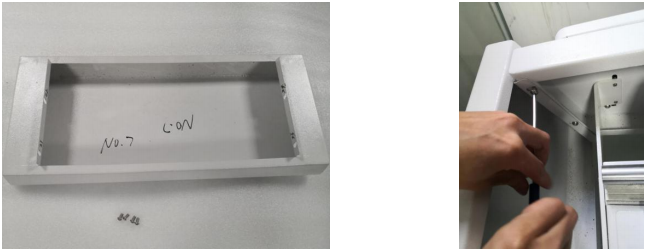

安装左 6—“外护罩盖”和左 7—“外护罩盖”。

第六步：

安装左 8—“正前方护罩”第七部：调桌面水平 方法：如果工作台不水平，用水平尺测量，调微调至水平。

第七部：

调桌面水平 方法：如果工作台不水平，用水平尺测量，调微调至水平。
